CS1
Charakteristika a vhodnost použití
Speciální ocel pro práci za tepla legovaná chrómem, molybdenem a vanadem. Vyznačuje se obzvláště vysokou odolností proti opotřebení, vynikající pevností za vysokých teplot, velmi vysokou houževnatostí a odolností proti tepelným šokům. CS1 je mimořádně vhodný materiál pro vysoce namáhané nástroje, formy a zápustky. Vyrábí se pouze v ESU variantě.
Oblasti použití:
tlakové lití - pro nejvyšší požadavky na povrch a tvarové tolerance odlitků. Díky vyšší tvrdosti, kterou lze u CS1 dosáhnout, poskytuje výrazně lepší mez kluzu za tepla a odolnost proti tepelným šokům. Procesu tlakového lití a materiálu CS se věnuje katalog, který je možné stáhnout zde
kování - zápustky s požadavkem na vysokou povrchovou tvrdost a zápustky vystavené abrazivnímu namáhání. Chemické složení oceli CS1 zvyšuje odolnost proti popouštění, tepelnou odolnost a odolnost proti opotřebení
tváření plechů za tepla - CS1 splňuje požadavky na odolnost proti opotřebení za vysokých teplot a díky vysoké houževnatosti snižuje náchylnost nástroje k prasklinám
formy na plasty - vysoká úroveň tvrdosti a houževnatosti, která je mimo jiné výsledkem ESU procesu, nabízí ideální možnosti pro vysoce leštěné povrchy. Vysoká tvrdost dále zajišťuje vysokou odolnost proti otěru. Lze tedy použít pro výrobu forem zpracovávající např. plasty s vysokým obsahem skelných vláken. Vysoká homogenita a velmi jemná mikrostruktura činí materiál vhodný pro texturování.
extruze - CS1 s mezí kluzu více než 1.500 MPa je vhodný pro vysoce namáhané extruzní vložky, lisovací kotouče, vnitřní pouzdra a matrice
Kompletní materiálový list ke stažení
Chemické složení oceli CS1
| Značka oceli | Chemické složení v % | Tvrdost ve stavu | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Žíh. na měkko | Zušlechtěném | ||||||||
| C | Si | Mn | Cr | Mo | V | Nb | HB max. | HRC max. | |
| CS1 | 0,42 | 0,50 | 0,40 | 6,50 | 1,30 | 0,80 | + | 230 | 58 |
Tepelné zpracování oceli CS1
| Způsob | Teplota [°C] | Postup | |
|---|---|---|---|
| Žíhání na měkko | 820-840 | 4 - 6 hodin, pomalé ochlazování v peci | |
| Kalení | 1010-1040 | 60 min, ochlazování v teplé lázni cca 540°C, olej nebo polymer, přerušit chlazení v oleji nebo polymeru při cca 230 - 280°C nebo kalit ve vakuu | |
| Popouštění | 540-680 | viz popouštěcí diagram, doporučeno 3x popouštění k zajištění maximální houževnatosti | |
| Předehřev | 150-350 | v závislosti na aplikaci | |

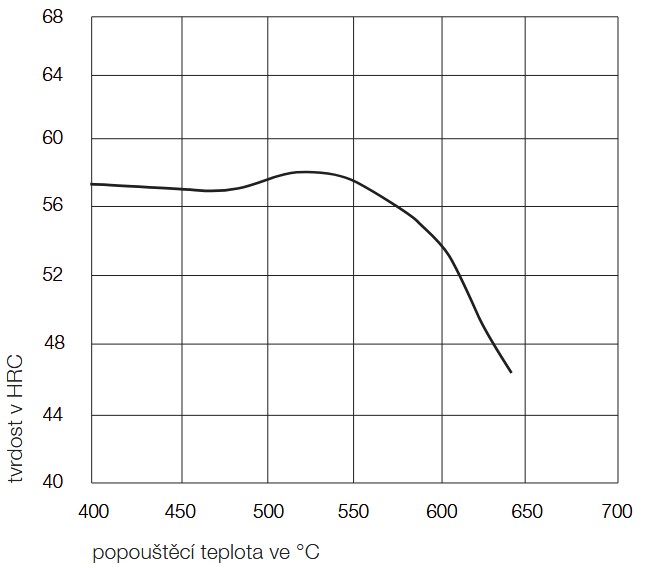

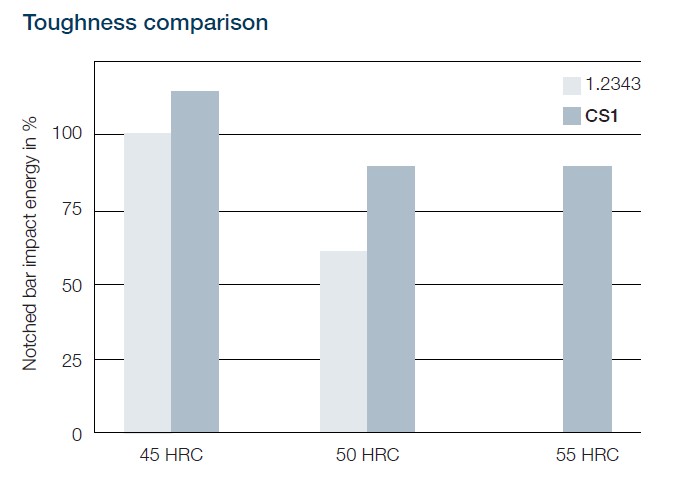

Graf
