ČSN 15 340 / 1.8550 / 34CrAlNi7-10
0 Kč
Charakteristika
Ocel W. Nr. 1.8550 je vysoce specializovaný materiál určený pro komponenty s extrémními nároky na tvrdost a opotřebení povrchu. Díky vysokému obsahu chromu, hliníku a niklu se výborně hodí pro nitridaci a zachování mechanických vlastností i při vysokých teplotách. Je ideální volbou pro strojírenství, pohonnou techniku, automobilový i plastikářský průmysl. Ocel má obtížnou svařitelnost. Dodává se v již zušlechtěném stavu na cca 251 - 315 HB.
Vhodnost použití
Těžké strojní součásti, pístnice, písty, šneky, excentry, ozubená kola, plunžry a vřetena zvláště velkých rozměrů a průřezů.
Chemické složení oceli W. Nr. 1.8550
| Značka oceli | Chemické složení v % | Tvrdost ve stavu | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Žíh. na měkko | Zušlechtěném | ||||||||||
| C | Mn | Si max. | Cr | Mo | AI | NI | P max. | S max. | HB max. | HRC max. | |
| W. Nr. 1.8550 | 0,30-0,37 | 0,40-0,70 | 0,40 | 1,50-1,80 | 0,15-0,25 | 0,80-1,20 | 0,85-1,15 | 0,025 | 0,030 | 248 | |
Tepelné zpracování oceli W. Nr. 1.8550
| Způsob | Teplota [°C] | Postup | |
|---|---|---|---|
| Žíhání na měkko | 650-700 | Ochlazovat v peci | |
| Žíhání ke snížení pnutí | 550-580 | Ochlazovat v peci | |
| Nitridace | 500-520 | ||
| Karbonitridace | 570-580 | ||
| Kalení | 850-890 | Ochlazovat v oleji | |
| Popouštění | 570-660 | ||
| Tvrdost nitridované vrstvy | ~950 HV 1 | ||

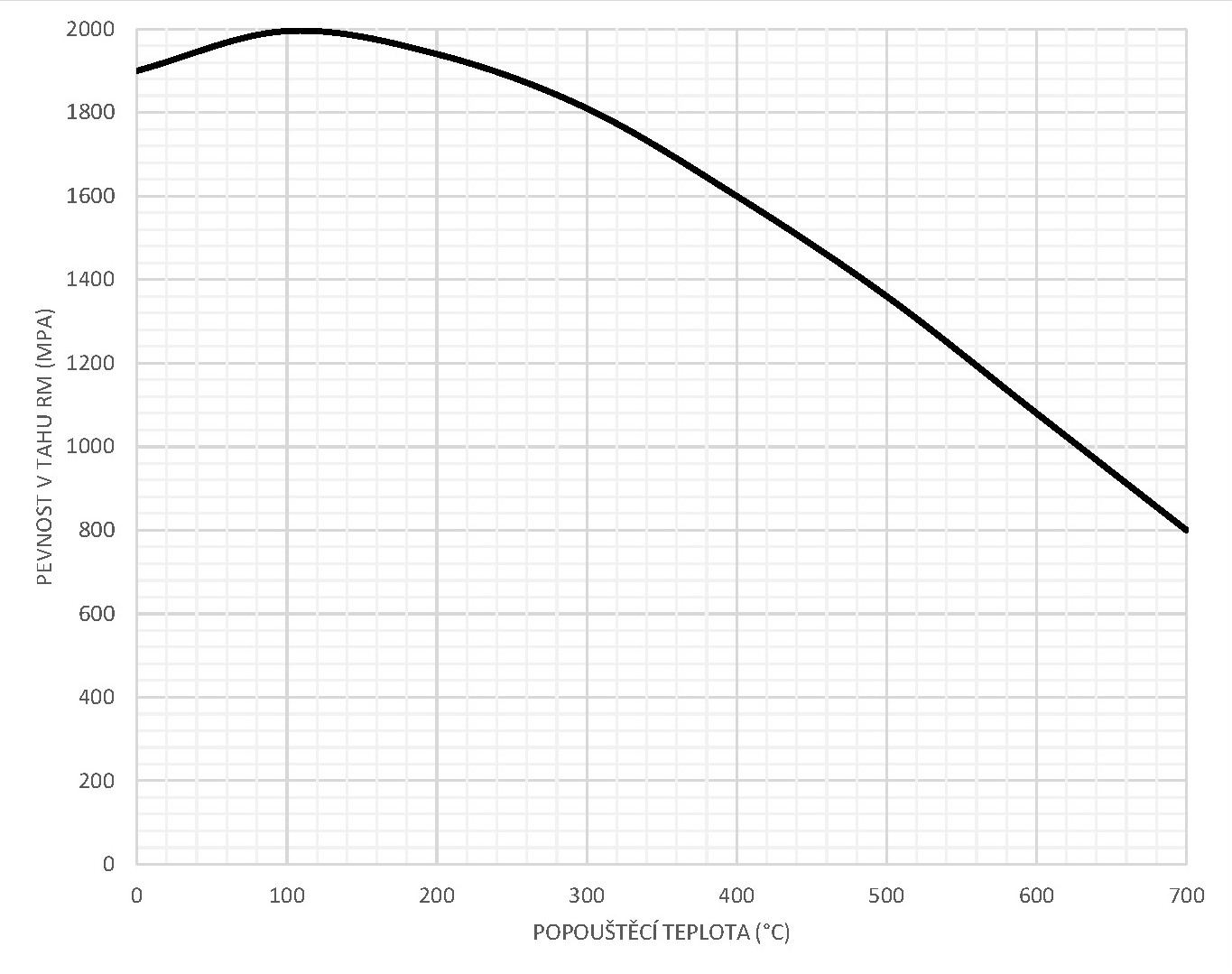

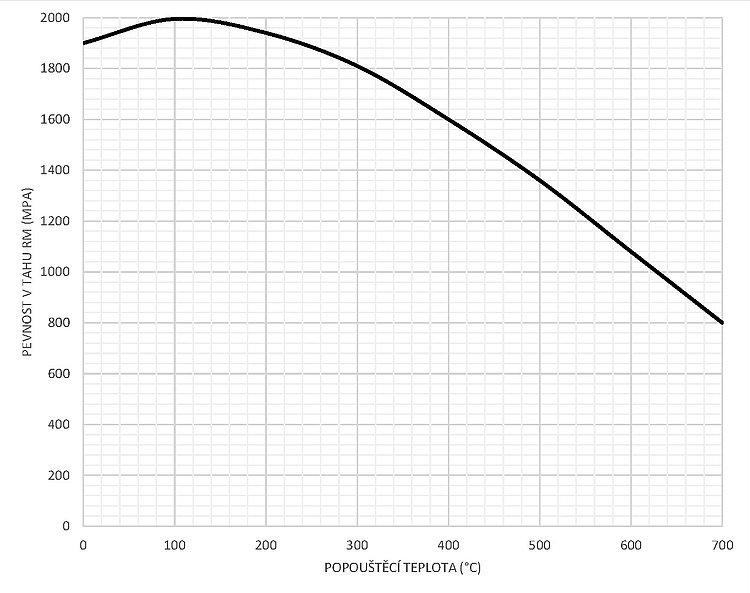

Graf
